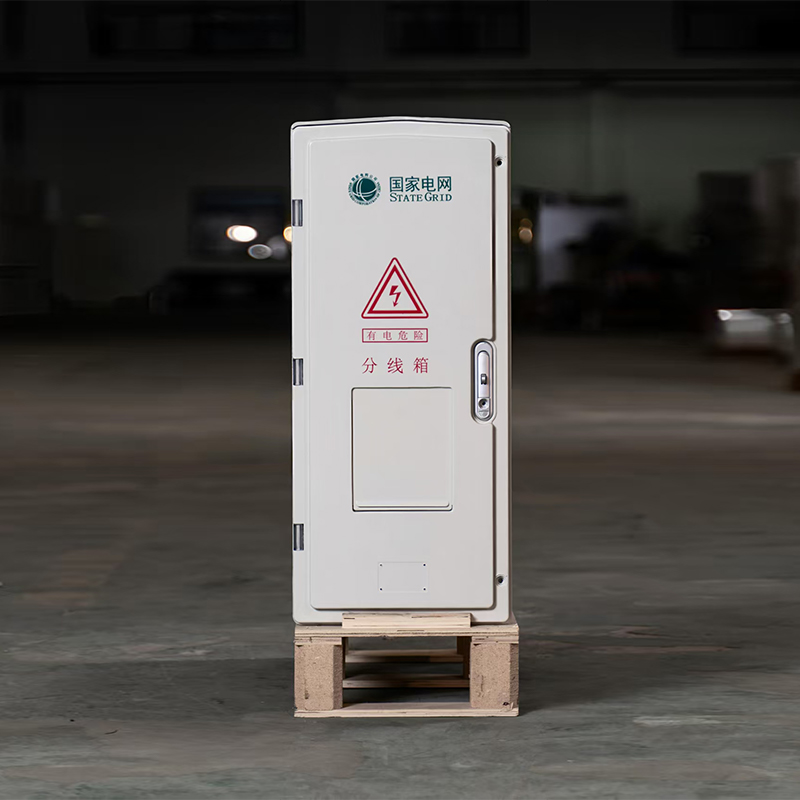

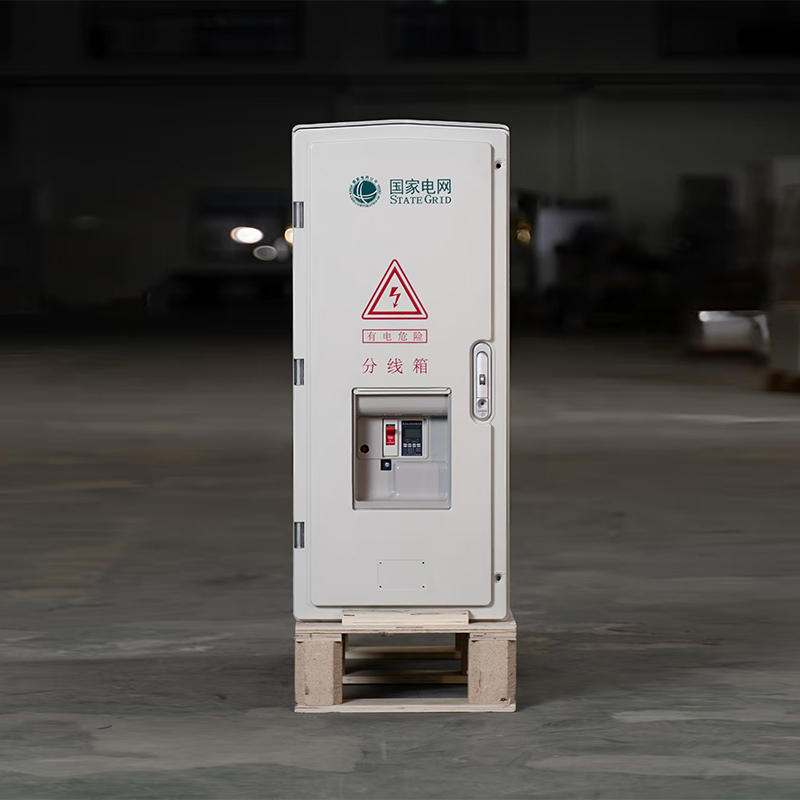

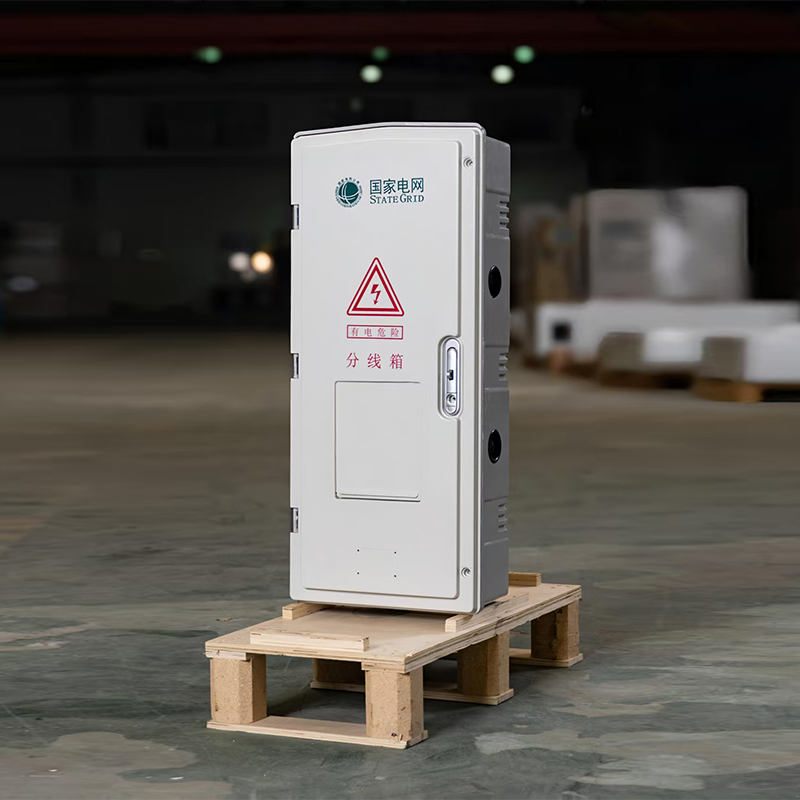

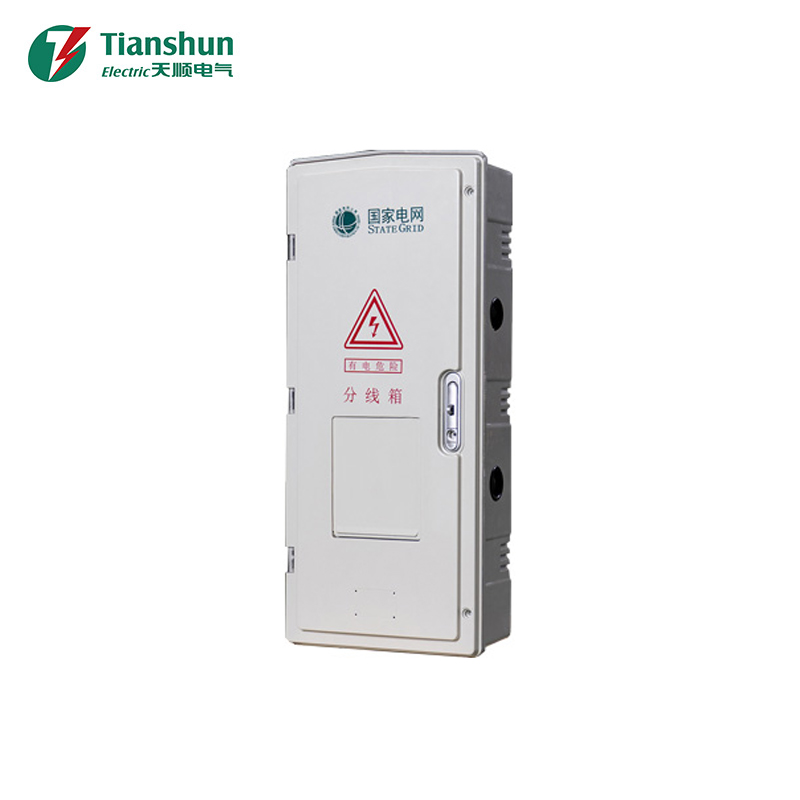

LV 电缆分支箱

城市电力分配:
用于住宅社区、商业中心、工业园区、市政道路、路灯和交通信号电源的电缆 T 型接头、环形网络和分支。

工业和基础设施:
用于采矿、冶金、石化、港口、轨道交通和数据中心的室外电缆分配节点。

电网改造:
更换架空线路、实施有线网络和环形网络、提高供应可靠性、减少空间使用并进行投资。

特殊环境:
恶劣的室外环境、地下管道、高湿度沿海地区、多尘的环境以及短期浸水。

功能类型:
标准类型: 仅电缆分支,无开关。
带开关类型: 配备SF₆负载开关,实现环形网络 / 双电源切换和分支电路断开。

设计和标准:
符合GB/T 3906、GB/T 11022、JB/T 10840、IEC 62271等高压开关设备标准。
欧洲结构: 双向门、壁挂式衬套和母线连接、无大跨度交叉的三芯电缆。
模块化设计: 2-8个进、出电路的灵活组合,支持环形网络、径向、终端布线配置。

橱柜结构:
材质: 2mm优质冷轧钢/304不锈钢,双层柜体,耐腐蚀喷涂 / 拉丝表面,寿命≥20-30年。
隔间: 独立母线室、电缆室、完全密封的隔离、无暴露的带电部件。
保护: IP33（标准）、IP44-IP54（定制）、防雨、防尘、防凝、防洪。
电缆条目: 底部进/出或侧面进/出,适用于三芯/单芯电缆,布线布局清晰。

核心组件:
电缆连接器: 预制硅橡胶/EPDM 可触摸连接器（DIN 47636),完全绝缘和密封,630A/1250A。
开关（可选）: SF₆绝缘负载开关,能够中断负载电流和空载电缆电流,具有机械联锁功能。
配件: 标准电涌保护器、短路故障指示器、实时显示指示器。可选保险丝和接地开关。

生产与认证:
工厂预先组装、密封和测试,作为完整单元发货,可进行现场免维护且快速安装。
通过型式试验、绝缘试验、部分放电、温升、短路承受试验以及其他权威认证。

最高安全性和可靠性:
完全绝缘和密封: 无暴露的带电部件,触摸安全,无需绝缘距离,提供高个人保护。
故障隔离: 独立隔室和开关断开,单电路故障不会影响主电网,最大限度地减少停电范围。
环境耐久性: 运行温度为-40°C至+70°C,防尘、防潮、耐腐蚀、防洪,适合全天候户外运行。
短路能力: 对于12kV典型:热稳定性20-31。5kA/3s,动态稳定性50-63kA,抗冲击性高。

免维护且成本低:
真正免维护: 密封结构,无暴露部件,无需定期清洁或涂层,生命周期维护成本极低。
小足迹: 结构紧凑,与传统开关站相比节省70%以上的空间,减少土木工程投资。
快速安装: 直接室外安装或埋入地下,基础简单,仅需现场电缆连接,一天内即可运行。

灵活性和强大的可扩展性:
柔性电路: 2-8个进、出电路,支持环形网络、双电源、多支路,适用于复杂的配电网。
轻松升级: 标准型号随后可以配备开关,允许从“分支箱”升级到“环形主机”（RMU）。
电缆兼容性: 与YJV22等高压电缆兼容,三芯电缆无需交叉,简化了施工。

智能且操作友好:
故障位置: 内置短路/接地故障指示器,可快速定位故障,减少维修时间。
实时显示: 直观的实时状态指示,确保安全维护。
可扩展智能功能: 保留传感器接口以支持电网自动化和远程监控升级。
